工業用ホースの真空崩壊を防ぐには？ - ブログ

産業用ホースの真空破壊は、さまざまな業界で重大な操業の中断、安全上の問題、経済的損失につながる可能性がある重大な問題です。経験豊富な産業用ホースのサプライヤーとして、私は産業プロセスのスムーズかつ効率的な運用を確保するために真空崩壊を防ぐことが重要であることを理解しています。このブログ投稿では、工業用ホースの真空崩壊を防ぐための効果的な戦略とベストプラクティスをいくつか紹介します。

真空崩壊を理解する

予防方法を詳しく説明する前に、真空崩壊とは何か、またその原因は何かを理解することが重要です。真空崩壊は、ホース内の圧力が外部の大気圧を下回ると発生し、ホースが内側に潰れます。これは、流量の突然の変化、システムの詰まり、不適切なホースの選択など、さまざまな理由で発生する可能性があります。

産業用途では、真空崩壊は深刻な結果をもたらす可能性があります。液体やガスの流れが妨げられ、生産の遅延や停止につながる可能性があります。さらに、ホースが潰れると、危険物の漏れや流出を引き起こす可能性があるため、作業者に安全上のリスクをもたらす可能性があります。

真空崩壊の要因

工業用ホースの真空崩壊にはいくつかの要因が考えられます。効果的な予防策を実施するには、これらの要因を理解することが重要です。

ホースの設計と構造:ホースの設計と構造は、真空崩壊に対する抵抗力において重要な役割を果たします。スパイラル補強や編組補強を備えたホースなど、補強構造を備えたホースは、一般に補強されていないホースよりも潰れにくいです。ホースの材質も重要です。たとえば、高強度ポリマーやゴム化合物で作られたホースは、真空条件への耐久性が高くなります。
システムの圧力と流量の条件:システム内の圧力や流量が急激に変化すると、ホース内に真空が発生する可能性があります。たとえば、バルブを急速に閉じると、ホース内の圧力降下が発生し、破損につながる可能性があります。同様に、システム内の詰まりによって流れが制限され、詰まりの上流に真空が生じる可能性があります。
環境条件:極端な温度はホース素材の柔軟性と強度に影響を与える可能性があります。低温ではホースがより脆くなり、真空条件下で潰れやすくなります。一方、高温ではホースの素材が柔らかくなり、構造的な完全性が低下する可能性があります。

予防措置

適切なホースの選択

真空崩壊を防ぐ最も効果的な方法の 1 つは、用途に適したホースを選択することです。工業用ホースを選択するときは、次の要素を考慮してください。

真空度評価:ホースが意図した用途に対して十分な真空定格を備えていることを確認してください。真空定格は、ホースが潰れることなく耐えることができる最大真空圧力を示します。メーカーの仕様を確認して、適切な真空定格のホースを選択してください。
補強タイプ:前述したように、強化ホースは真空崩壊に対する耐性が高くなります。用途の要件に応じて、スパイラルワイヤーや編組合成繊維など、適切な補強タイプのホースを選択してください。
材質の互換性:輸送する流体またはガスに適合するホースの材質を選択してください。互換性のない材料は化学反応を引き起こす可能性があり、ホースが弱くなり、崩壊の危険性が高まる可能性があります。

たとえば、冷凍アプリケーションを扱っている場合、R410a 冷媒ホース素晴らしい選択です。 R410a 冷媒の特定の要件に対応するように設計されており、真空崩壊を防ぐための適切な補強と材料の適合性が備えられています。

システムの設計と設置

真空崩壊を防ぐには、適切なシステム設計と設置も重要です。考慮すべき重要な点は次のとおりです。

急な曲がりや制限を避けてください:ホースが急に曲がったり制限されたりすると、高圧と乱流の領域が生じ、真空崩壊の危険性が高まります。急激な曲がりを最小限に抑え、代わりに滑らかな半径のエルボを使用するようにシステムを設計します。
真空リリーフバルブを取り付けます。ホース内の圧力が下がりすぎるのを防ぐために、システムに真空リリーフバルブを取り付けることができます。これらのバルブは、真空圧が一定のレベルに達すると自動的に開き、空気またはガスがホースに流入して圧力が均一になります。
適切なサポートと固定:過度の動きや振動を防ぐために、ホースが適切にサポートされ、固定されていることを確認してください。不安定なホースは、特に真空状態では潰れやすくなります。

保守・点検

真空破壊を防ぐためには、工業用ホースの定期的な保守・点検が不可欠です。メンテナンスのヒントをいくつか紹介します。

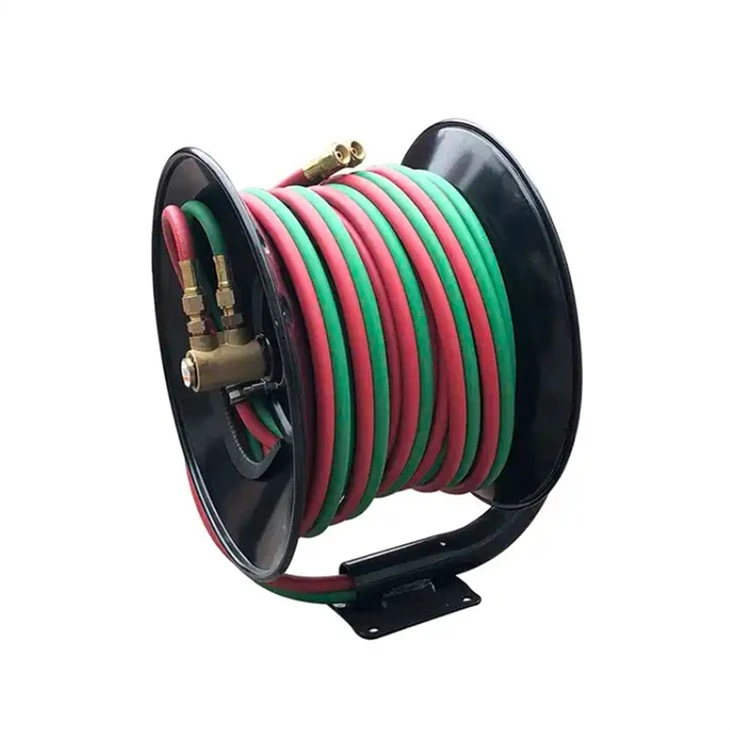

Retractable Medical Oxygen Hose Reel

目視検査:ホースを定期的に目視検査して、摩耗、損傷、劣化の兆候がないか確認してください。ホースの構造が弱くなっている可能性がある亀裂、膨らみ、またはその他の目に見える欠陥がないかどうかを確認します。
圧力試験:ホースの圧力テストを定期的に実行して、必要な圧力に耐えられることを確認してください。これは、真空崩壊に至る前に潜在的な問題を検出するのに役立ちます。
クリーニングとフラッシング:定期的にホースを洗い流して、詰まりの原因となるゴミや汚染物質を取り除き、ホースを清潔に保ちます。詰まりによりホース内に真空が発生し、崩壊の危険性が高まります。

LPG アプリケーションの場合、LPGガスホースパイプ摩耗や損傷の兆候がないか定期的に検査する必要があります。適切なメンテナンスにより、ホースの寿命を大幅に延ばし、真空破壊を防ぐことができます。

トレーニングと教育

真空崩壊を防ぐためには、従業員に適切なトレーニングと教育を提供することも重要です。作業者は、真空崩壊に伴う潜在的なリスクと、装置を安全に操作する方法を認識する必要があります。トレーニングには、ホースの適切な取り扱い、システムの操作、ホースが故障した場合の緊急手順などのトピックが含まれる必要があります。

ケーススタディ

真空崩壊を防ぐことの重要性を説明するために、いくつかの実例を見てみましょう。

製造施設:製造施設では、液体化学薬品の移送に非強化ナイロンホースが使用されていました。流量の急激な変化によりホース内の圧力が低下し、ホースが潰れた。これにより、ホース交換のためにシステムを停止する必要があり、生産に大幅な遅れが生じました。事故後、施設はより高い真空定格を備えた強化ゴムホースに切り替え、真空崩壊のリスクを効果的に排除しました。
医療施設:医療施設では、適切な補強が施されていない標準的な医療用酸素ホースを使用していました。需要が高い状況では、ホース内の圧力降下によりホースが崩壊し、患者への酸素供給が中断されました。今後の同様の事故を防止するため、施設ではホースを次のようなものに交換しました。格納式医療用酸素ホースリール、真空条件に耐え、継続的な酸素供給を保証するように設計されています。
